LED显示屏参数计算大全之单元板电源配置计算方法

文章出处:www.sansitech.com作者:上海三思发表时间:2018-06-02

LED显示屏单元板电源配置计算方法



每块电源带多少张单元板?



每块电源的电流数 X 扫描数  / 单元板行像素数/单元板列像素数/每像素颜色数(或每像素发光管总数)/每个发光管电流数  =所带单元板数量



以16扫双基色64*32点阵普通单元板(5。0和3。75 都一样)  采用40A电源,能带动的单元板数量如下:



单元板行像素数=32   单元板列像素数=64   每像素颜色数=2   每个发光管电流数=0.01A ~ 0.02A



= 40 * 16 / 32 / 64 / 2 / 0.01   = 15块



= 40 * 16 / 32 / 64 / 2 / 0.02   = 7.5块



4扫单色64*64点户外箱体,每像素2个红发光管为例 采用40A电源,能带动的单元箱体数量如下:



单元箱体行像素数=32



单元箱体列像素数=64



每像素发光管总数=2



每个发光管电流数=0.01A ~ 0.02A



= 40 * 4 / 64 / 64 / 2 / 0.02   = 1块



每个发光管电流数,大胆一些选0.01,保守一些选0.02,10~20mA都是正常,谁知道每个厂家单元板都是按多少设计的.有些没有限流电阻的,可能要50mA以上,发热,很容易烧灯管.   还有一个常用的办法,就是让在测试方式下,带2块单元板,让它全亮,万用表测量直流电流。就能计算出每块电源能带单元板的数量。



另外还要考虑所买电源的真实能力,有些电源说是40A,实际是假的,做不到。具体考验的办法,就是带上几  块单元板,或相应负载,50%的输出下,应该10分钟内不发热。

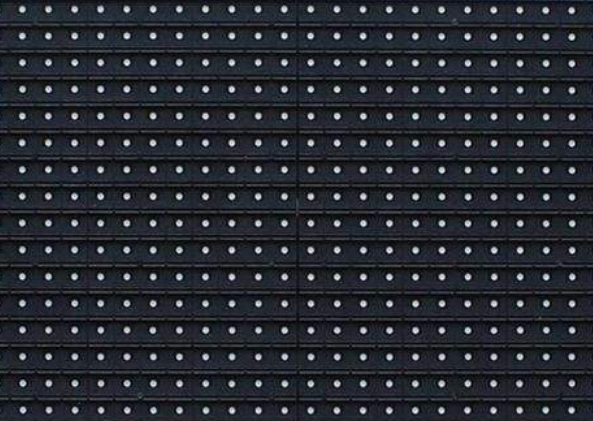

LED显示屏单元板
