LED主要器件之LED显示控制系统

文章出处:www.sansitech.com作者:上海三思发表时间:2018-05-26

LED显示控制系统主要包括:V3发送盒(发送卡,Sender),V3接收盒(接收卡,Receiver),V3扫描板(Scan board),V3架构,视频处理器,视频拼接器。

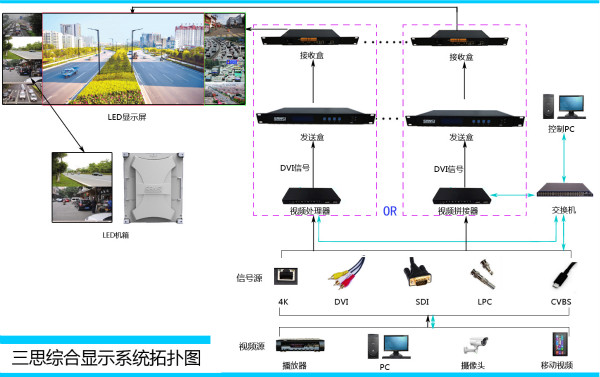

LED显示控制系统



V3发送盒(发送卡,Sender)



接收来自DVI的视频信号,将视频信号内的某个固定区域(显示屏的显示区域)的数据抓取下来,将其转换成显示屏能够识别的信号(网络/光纤信号)发送给显示屏。

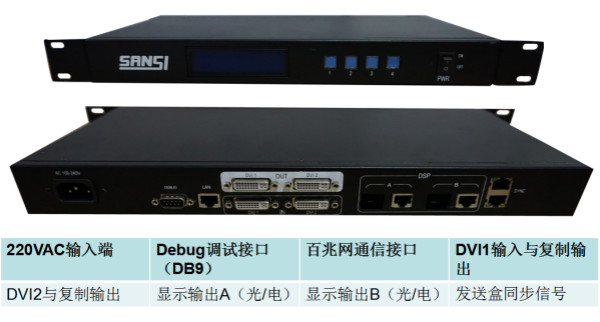

V3发送盒



V3接收盒(接收卡,Receiver)

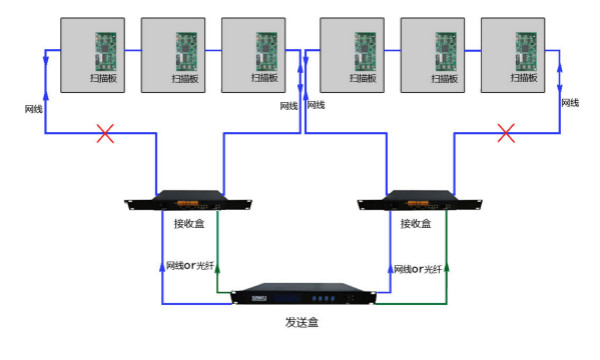

接收来自V3发送盒的网络/光纤信号,将该信号变成网络双路备份信号发送给显示屏各个箱体。同时,接收盒具备多种外部传感器接入口。



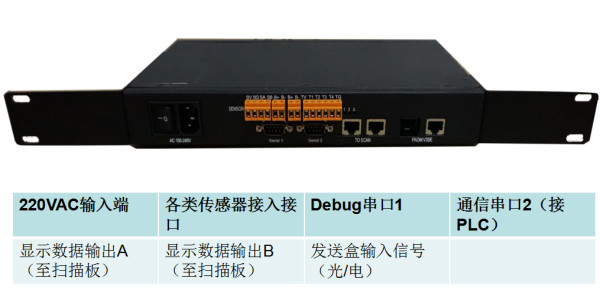

V3接收盒



V3扫描板(Scan board



接收来自发送盒或者接收盒的网络数字信号,将该信号变成LED显示模块能够识别的信号,发送给各个LED显示模块。

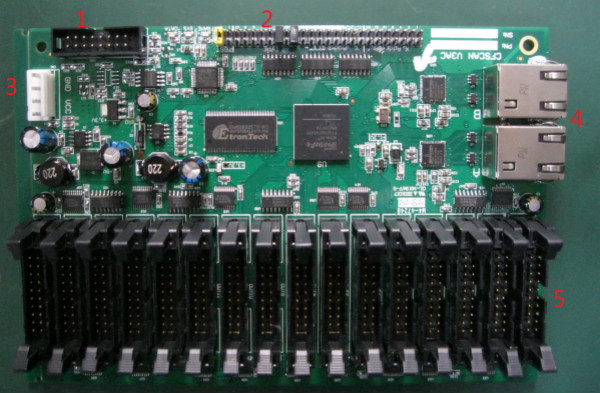

V3扫描板



V3架构



发送盒必须有

接收盒可选

箱体扫描板必须有



V3架构



视频处理器



将来自外部(例如蓝光DVD、电脑、高清播放盒、摄像机等)的图像信号转化为LED显示屏所能接受的DVI信号。

外部信号接口有:CV,Svideo,YCbCr,YPbPr,SDI,VGA等

视频处理器的输出分辨率一般为:1920x1080(2048x1152)

视频处理器实现2个画面的叠加(画中画)



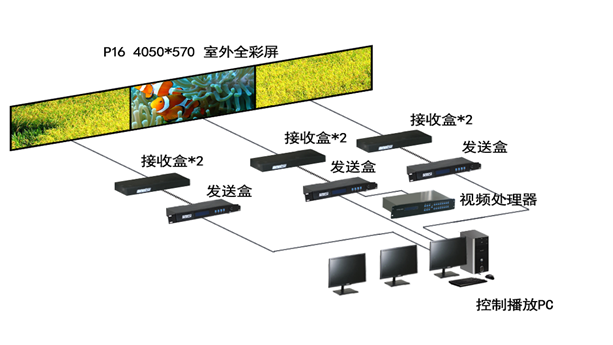

视频处理器



视频拼接器



支持多种视频源的同时接入,实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出,使屏幕墙构成一个超高分辨率,超大显示尺寸的逻辑显示屏,完成多个信号源同时在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。



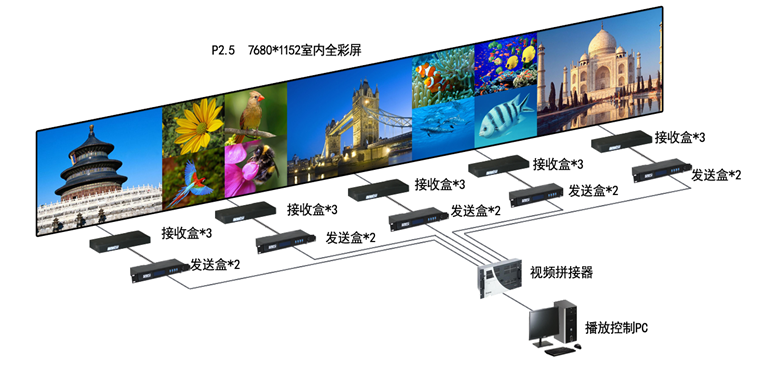

视频拼接器
