上海三思为你解析LED显示屏HDR显示技术

文章出处:三思官网作者:上海三思发表时间:2019-09-12

在2019北京infocomm展上,上海三思为专业观众展示了附带HDR功能的小间距显示系统。近年来,此类中高端显示系统频频亮相于国内多个交通监控中心、城市运营中心及演播场景。那么如何更好理解HDR这一显示技术?上海三思在此为大家解析。

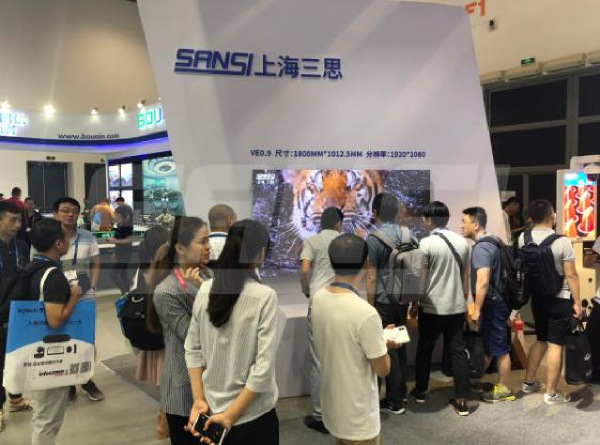

EB9-01的上海三思展位

位于EB9-01的上海三思展位



如何理解HDR功能?



随着亮度、对比度更高的LED面板及超高清小间距系统逐步普及,原有应用于8bit、仅100nit亮度传统面板上的SDR(标准动态范围影像)技术无法再适应现有的高画质需求。



因而进入21世纪后,HDR技术(即高动态范围影像)应时而生。相比SDR,其可提供更高范围的动态影像,画面阴暗细节对比度提升明显,色域更广,色彩还原接近肉眼辨识。此外需注意:HDR并非依靠单独的算法、硬件或软件,其主要依靠软硬件结合的系统来实现。



HDR的系统要求



在硬件上,按照相关标准,开启HDR的显示系统的色彩深度需达10bit以上 。同时,屏幕峰值亮度建议不小于800nit。以行业标杆上海三思的小间距系统为例,其色阶可支持16bit,达到65536色,色彩更丰富细致,为HDR技术提供良好硬件支持。而在色域选择上,目前业内普遍认可BT.2020宽色域标准。



此外画面的输出质量也与HDR直播视频源相关,包括直播/录播场景中的画面。



那么HDR的实际应用效果如何?



对于公检法监控中心而言, 需记录每一帧的真实信息。以国内公安某监控中心室内场景为例: 室内环境照度通常在500lux,在实际监控场景中,经常面临高亮度区域、逆光、阴影等情况,画面易出现明亮区域曝光过度,而暗处曝光不足的情况,这对监控画面质量影响较大。因此在这类场景中运用的超高清小间距系统,不仅要求清晰度的提升,还要追求更高的动态、更宽的色域、更亮的色彩。

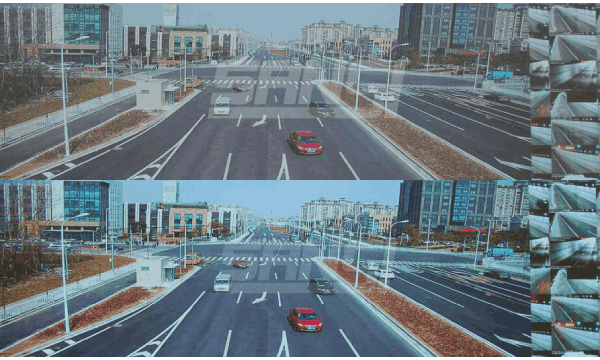

国内某监控中心显示系统开启HDR前后效果图(上海三思供应)

图2:国内某监控中心显示系统开启HDR前后效果图(上海三思供应)



图2是国内某监控中心显示系统开启HDR前后的对比图。



假设屏幕亮度为800nit,高动态范围HDR采用特有曲线对输出画面高亮和暗部的细节进行处理后,整个画面非常光亮,通过仔细观看,车辆与建筑暗部细节(轮廓与深度)更清晰,行车环境亮度足够耀眼、车辆号牌等细节显示也较明显,相比原有动态视频效果提升较大。整体监控画面通透,层次感强,对于后期视频的录制质量也有很大好处。



此时,大家不难发现HDR的意义除接近还原真实的画面效果外,同时较好弥补了当前LED行业对超高清分辨率信号传输、显示等技术不足。



目前HDR有多个主流技术标准,如HDR10、HDR10+、杜比视界等等。除现有HDR功能外,未来上海三思正考虑将5G通信接口扩展、全息投影技术、AR增强现实技术等功能整合在内。
