智慧场馆显示系统集成：总体架构与中央控制系统

文章出处：作者：发表时间：2026-07-06

2026世界杯或将推动体育场馆从“单屏控制”迈向“赛事数字中枢”。智慧场馆显示系统集成将比分直播、广告发布、VAR回放、观众互动、安防联动等统一管控。本文（上篇）重点阐述系统总体架构与中央控制平台。

智慧场馆,显示系统集成,中央控制系统,LED显示屏物联网,2026世界杯

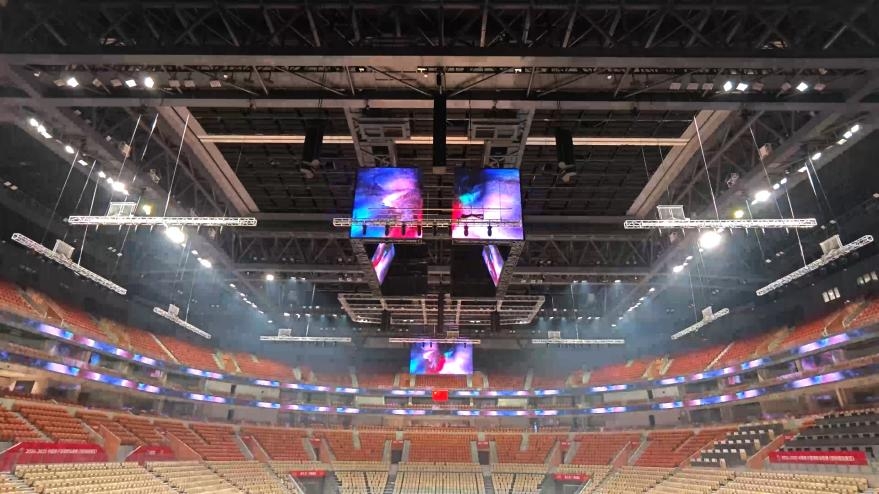

三思案例：深圳体育中心综合体育馆"空中多功能转换-可折叠移动式LED斗型屏"

1.1 感知层

包括所有LED显示终端（斗形屏、围栏屏、带状屏、直播视频墙、教练屏、引导屏），以及环境传感器（温湿度、光照度、噪声）、摄像头（含VAR摄像机）、计时计分设备、球员跟踪系统。

1.2 网络传输层

光纤主干 + 5G/Wi-Fi 6边缘接入。关键信号（计时计分、VAR实时画面）采用独立VLAN或专用物理通道，端到端延迟≤50ms，冗余链路。视频传输推荐HDMI over IP或NDI协议。

1.3 平台层（中央控制系统）

部署于场馆数据中心或云端，包含四大模块：

1.显示调度模块：各屏内容分区编排、窗口叠加、预设场景一键切换。

2.数据融合引擎：接入计时计分、VAR、票务、社交媒体，自动生成可视化内容。

3.设备运维模块：实时监控所有LED箱体温度、电压、通讯状态，故障预警及备件管理。

4.用户权限管理：区分赛事运营、广告运营、安保、维修等角色。

1.4 应用层

面向现场观众、电视转播、裁判教练、赞助商、安保等不同用户，提供定制化界面与服务。

1.双机热备：主备服务器心跳监测，数据库实时同步。

2.开放接口：提供完整文档，支持与场馆管理平台、票务系统、楼宇自动化系统对接。

3.时间同步：全场显示时间经NTP同步，误差值低。

下篇将深入赛事信息自动发布、VAR深度集成及动态广告管理系统。
